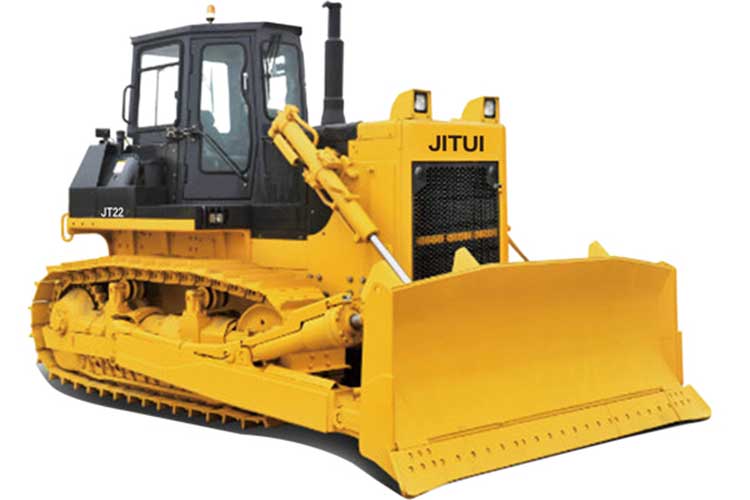

JT22推土机行走装置的组成和功用

发布日期:2022-12-16 17:12:58

JT22推土机行驶系统包括车架(或机架)、行走装置和悬架三部分。车架是整车的骨架,用来安装所有的总成和部件,使全车成为一个整体。行走装置是用来支持机体,把动力装置传到驱动轮上的驱动转矩和旋转运动转变为车辆工作与行驶所需的驱动力和速度。悬架是车架和行走装置之间互相传力的连接装置。

JT22推土机行走装置的组成和功用
JT22推土机行走装置由行走架、引导轮、履带张紧装置、托链轮、支重轮、履带总成以及驱动轮等组成,左右两条履带包绕在上述四种轮子之外,由张紧装置张紧,直接与地面接触。驱动轮驱动履带绕四种轮子转动,不直接在地面上滚动。导向轮是张紧履带,并引导它正确卷绕。若干个支重轮在履带轨面上滚动,传递垂直载荷给履带。托链轮支持着履带的上半边,使之不下垂,并可减小其上下振动。上述四种轮子和张紧装置,除驱动轮外都集装在一个轮架(即台车架,也称履带架)上,从而形成一个台车。每辆履带车辆都有左、右两个台车。整车重量通过台车架、支重轮传给下方履带,使下方履带紧压在地面上。当驱动轮被终传动齿轮(从动齿轮)带动时,轮齿拉动履带,地面立即产生作用在履带上的反作用力,使台车架相对地面产生向前或向后的运动,整车也就随之运动。
1.履带总成。履带总成包括履带板、链轨节、履带销和销套等主要件。每条履带均由几十个履带总成衔接而成。因为它与地面直接接触,并承受机体的全部重量和驱动力,因此要具有足够的强度、刚度和耐磨性。履带总成中所采用的履带板,一般都带有履刺,这是为了增加履带行走的附着力,使之不易打滑。履刺有单筋、双筋和三筋3种。装载机多用双筋。
2.支重轮。支重轮是履带行走装置中工作条件比较差的一种元件。因而要有可靠的密封装置和润滑装置。支重轮结构形式很多,常采用的支重轮结构形式由轴、轮体、铁套和浮动油封等主要件组成。支重轮轴采用中间凸肩式,其余零件对称布置在凸肩两侧。这种结构虽然比直轴式较复杂,工艺性也差,但能承受较大的轴向力和冲击负荷。特别是采用了浮动油封和双金属套之后,大大提高了使用寿命,简化了维修的工作量。
3.引导轮。引导轮的功用是引导履带行走装置的运行方向,缓和履带前进时受到的冲击。引导轮与支重轮一样,也采用了中间凸肩式的轴,双金属套和浮动油封。
4.托链轮。托链轮用来防止履带上部的下垂和履带行走时的脱落。装载机的托链轮一般都是悬臂安装在履带架上。托链轮的结构由轴、端盖、浮动油封、托轮体和滚动轴承等主要零件组成。托链轮位于履带架上部,承受载荷比支重轮小,污物不易侵入,磨损也较少。
5.驱动轮。驱动轮的功用是卷绕履带,使装载机行走,驱动轮装在履带架后部,作业工况极为繁重。驱动轮形式很多,常用的有整体式、镶齿圈式和齿块式,使用中各有利弊。为使磨损后驱动轮仍能尽可能的互换和节约原材料,一般宜采用镶齿圈式。齿数多为奇数,可以提高使用寿命。
6.履带张紧装置。如履带式装载机在行走和作业时,履带各节的铰接处会因磨损而节距加长,减小了张紧度,履带上部下垂加大,行走出现跳动,甚至使履带脱落,因而需要履带张紧装置予以张紧。但是如果履带张的太紧,则会造成销轴与销套受力过大而迅速磨损,为此须调节一个合适的张紧度。履带张紧装置它与引导轮连接,并在引导轮导向装置上前后移动。履带张紧装置形式很多,调节螺杆式和液压式使用较普遍。
